19inch.org - #homelab und #selfhosting Community

Mein Homelab

Geplant Angeheftet Gesperrt Verschoben Showing off
7 Beiträge 2 Kommentatoren 210 Aufrufe 2 Watching
  • Älteste zuerst
  • Neuste zuerst
  • Meiste Stimmen
Antworten
  • In einem neuen Thema antworten
Anmelden zum Antworten
Dieses Thema wurde gelöscht. Nur Nutzer mit entsprechenden Rechten können es sehen.
  • bastianB Offline
    bastianB Offline
    bastian
    schrieb am zuletzt editiert von
    #1

    Hi,

    ich mache mal den Anfang.

    Das hier ist gewissermaßen das Herzstück unserer IT. Internet kommt von der Deutschen Glasfaser (down: 300MBit/s, up: 150Mbit/s).

    Komponenten von oben nach unten:

    • Ubiquiti UDM Pro
    • Ubiquiti USW 24
    • Ubiquiti Keystone Patchpanel
    • VU+ Uno 4k, umgebaut auf 19"
    • Minisforum MS-01 (64GB RAM, Intel Core i9, 1x500GB NVME, 2x2TB NVME; Proxmox Host)
    • KVM Switch
    • Synology DS412+
    • Synology DS923+
    • Strom

    Daneben befinden sich eine Fritzbox 7490 und ein TP-Link MR200. Die Fritzbox ist nur Telefonanlage und der TP-Link stellt bei Bedarf eine Internetverbindung via LTE bereit. Die UDM-Pro sorgt im Fehlerfall für den Failover.


    Aufgrund des Standorts unserer IT im Haus, ist eine Netzwerkverbindung nur via WLAN möglich. Sollte unbedingt eine Kabelverbindung erforderlich sein, greife ich auch DLAN zurück. Das aber nur im absoluten Notfall.
    WLAN von drei Ubiquiti U6 Lites und einem Ubiquiti FlexHD verteilt. Die Hardware deckt das Haus und das Grundstück relativ gut ab.

    Die Smarthome Gateways mussten notgedrungen in einen anderen Raum ziehen, da hier die Zigbee Versorgung deutlich besser war. Auf dem Foto sind neben dem Ubiquiti AP folgende Komponenten zu sehen:

    • Philips Hue Gateway
    • Blink Gateway
    • Raspberry Pi als Deconz-Zigbee Gateway
    • Ikea Tradfri Gateway
    • Ubiquiti USW Flex Mini


    Falls ihr ein bißchen mehr zu meiner Homelab History lesen möchtet, schaut gern in meinem Blog vorbei. Dort habe ich angefangen eine kleine Serie dazu zu verfassen: https://blog.jenniferlostthewar.de/homelab-1-hardware-history/

    Gruß

    19inch.org - die #homelab community im #fediverse
    Privater Blog: blog.jenniferlostthewar.de
    Follow on Mastodon: @bastian_s@mastodon.social

    1 Antwort Letzte Antwort
    0
    • matthiasM Offline
      matthiasM Offline
      matthias
      schrieb am zuletzt editiert von
      #2

      Nettes Setup mit feinen Komponenten.

      matthias@homelab:~$ uptime && docker ps | grep zen
      🔗 klein.ruhr · 🐘 social.klein.ruhr/@matthias

      1 Antwort Letzte Antwort
      0
      • bastianB Offline
        bastianB Offline
        bastian
        schrieb am zuletzt editiert von
        #3

        Danke :).
        Was ich unbedingt noch angehen muss, ist die Verkabelung. Von vorn sieht das Rack ganz ok aus, aber man darf nicht hinter die Komponenten schauen. Ich mache dazu mal einen Thread auf.

        19inch.org - die #homelab community im #fediverse
        Privater Blog: blog.jenniferlostthewar.de
        Follow on Mastodon: @bastian_s@mastodon.social

        matthiasM 1 Antwort Letzte Antwort
        0
        • bastianB bastian

          Danke :).
          Was ich unbedingt noch angehen muss, ist die Verkabelung. Von vorn sieht das Rack ganz ok aus, aber man darf nicht hinter die Komponenten schauen. Ich mache dazu mal einen Thread auf.

          matthiasM Offline
          matthiasM Offline
          matthias
          schrieb am zuletzt editiert von
          #4

          @bastian Meine Verkabelung möchtest Du auch nicht sehen. Ich habe zwar hintere Rackschienen, dafür kann die Rückseite des Schrankes nicht abgenommen werden. Ein Herankommen ist also so gut wie unmöglich.

          matthias@homelab:~$ uptime && docker ps | grep zen
          🔗 klein.ruhr · 🐘 social.klein.ruhr/@matthias

          1 Antwort Letzte Antwort
          0
          • bastianB Offline
            bastianB Offline
            bastian
            schrieb am zuletzt editiert von
            #5

            Auch ungünstig. Wenn ich es überdenke: ich würde an hintere Schienen gar nicht herankommen, zumindest an der rechten Seite.

            19inch.org - die #homelab community im #fediverse
            Privater Blog: blog.jenniferlostthewar.de
            Follow on Mastodon: @bastian_s@mastodon.social

            1 Antwort Letzte Antwort
            0
            • bastianB Offline
              bastianB Offline
              bastian
              schrieb am zuletzt editiert von
              #6

              Das hier sind die Applikationen, die ich aktuell im Homelab betreibe und produktiv nutze, bzw. die wir als Familie produktiv nutzen.

              Applikation Standort Docker
              ADGuard Homelab nein
              PRTG Homelab nein
              Home Assistant Homelab nein
              Wordpress Homelab ja
              NodeBB Homelab ja
              PHPIPAM Homelab ja
              Jellyfin Homelab ja
              Nextcloud Homelab ja
              Immich Homelab ja
              Paperpless NGX Homelab ja
              pfSense Hetzner nein
              Nginx Proxy Manager Hetzner ja
              Pangolin Hetzner ja

              Fast alle dockerrisierten Applikationen werden durch Watchtower aktuell gehalten.

              Dazu kommt eine Testumgebung, die die IT eines Volkswagen Autohauses abbildet. Datenbankserver, Applikationsserver, Dealer Management System(e), DNS Server und XML Proxy. Alles Windows 🙄. Wird aber nur bei Bedarf hochgefahren und müsste ehrlicherweise mal wieder entstaubt werden.

              "Mein" zweites Homelab steht bei meinem Vater, wobei ich es nur administriere. Dort sind ebenfalls Home Assistant, Immich und Nextcloud Instanzen am Start.

              19inch.org - die #homelab community im #fediverse
              Privater Blog: blog.jenniferlostthewar.de
              Follow on Mastodon: @bastian_s@mastodon.social

              1 Antwort Letzte Antwort
              0
              • bastianB Offline
                bastianB Offline
                bastian
                schrieb zuletzt editiert von
                #7

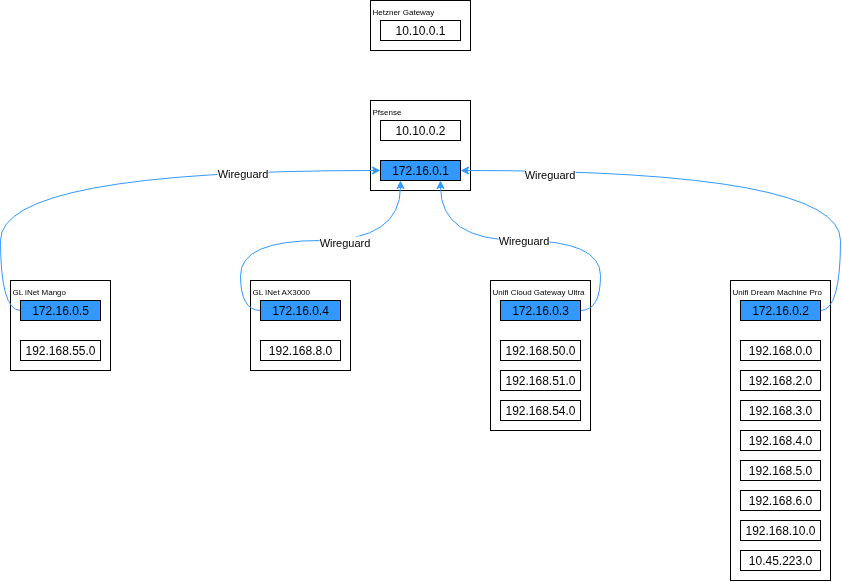

                Das hier ist meine/unsere VPN Struktur. Unsere Netze und die Netze meines Vaters sind via Wireguard verbunden. Da der ISP an beiden Standorten die Deutsche Glasfaser ist, welcher leider CGNAT einsetzt, verbinden sich meine Ubiquiti UDM Pro und das Ubiquiti Cloud Gateway Ultra zu einer bei Hetzner laufenden PFsense. Die SD-WAN Funktionalität von Ubiquiti können wir leider nicht mehr nutzen, da hier mindestens ein Teilnehmer eine öffentliche IP Adresse benötigt.


                Nicht alle Netze sind aus jedem Netz erreichbar, da es keine Notwendigkeit gibt. Aktuell routet die PFsense zwar alle Netze, die Firewalls auf Clientseite lassen jedoch nicht jede Verbindung zu. So kann im Zweifel jeder selbst entscheiden, welche Zugriffe er gestattet.

                Nicht eingezeichnet sind hier mobile VPN Verbindungen. Dabei handelt es sich im Wesentlichen um mein Smartphone und meine Notebook. Beide nutzen ein anderes Transfernetz, um die Firewallkonfiguration auf Clienseite einfacher zu gestalten.

                Die GL iNet Router werden auf Reisen eingesetzt, wobei der Mango mehr oder weniger fest in einem Wohnmobil verbaut ist.

                19inch.org - die #homelab community im #fediverse
                Privater Blog: blog.jenniferlostthewar.de
                Follow on Mastodon: @bastian_s@mastodon.social

                1 Antwort Letzte Antwort
                0
